同時能(neng)進行有關照(zhao)明(ming)配電和控制(zhi)部(bu)分(fen)的教學實訓，可以(yi)讓學生了解樓宇中照(zhao)明(ming)配電線路基(ji)本結構，熟悉照(zhao)明(ming)監控系(xi)(xi)統，掌握照(zhao)明(ming)子(zi)系(xi)(xi)統在樓宇自動化系(xi)(xi)統中的應用。

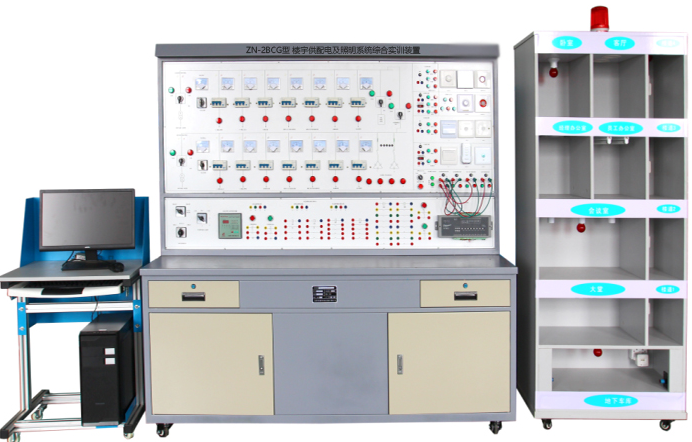

    ZN-2BCG型 樓宇供配電及照明系統綜合實訓裝置能滿足 “智能建筑”、“建筑電氣”、“樓宇自動化”等科目實訓教學的要求。適用于各類職業教育培訓機構的教學。

二、系統特點

1.供配(pei)電系(xi)統(tong)和照明系(xi)統(tong)可實現實時調度運行

2.采用DDC采集控制模塊實現對電力系統中各類數據的采集

3.采用先進LonWorks總線通信協議組網

4.配(pei)備(bei)上位機(ji)監(jian)控系統(tong)，可(ke)實(shi)時監(jian)控供配(pei)電(dian)網絡結構，還可(ke)監(jian)控照(zhao)明系統(tong)，控制照(zhao)明線(xian)路

三、技(ji)術參數

1.輸入電源：三相四線～380V±10%  50Hz

2.環境溫度：+4℃～+40℃

3.裝置容量：＜5kVA

4.安全保護：具有漏電保護

四(si)、實訓項目

供配(pei)電系統部分(fen)：

儀表設備實(shi)訓項(xiang)目

常用供配電設(she)備認知(zhi)與(yu)應用

電量(liang)傳感器認知(zhi)與(yu)應用

線路安裝(zhuang)、調試(shi)和運行實訓

智(zhi)能建筑的供(gong)電運行(xing)線路組建與操作

典型樓層(ceng)配電運行線路(lu)組建與操作(zuo)

供配電系(xi)統中運行(xing)線路狀態的現場監測(ce)、抄表和控制

供配電自動化設備認知和運行(xing)控制實(shi)訓

備自(zi)投聯(lian)動運行(xing)控(kong)制和調試

應急電(dian)源配電(dian)線路運行和聯動控(kong)制(zhi)

配電線路功率因數補償運行控制

供配(pei)電(dian)系(xi)統綜合控制(zhi)運行實訓

供(gong)配電監控系(xi)統運行調度

與消防自動報警系統的(de)聯動控制

照明系(xi)統部分：

照明和控制設備認識與應用實訓項(xiang)目

常用(yong)燈(deng)具的認知與(yu)應用(yong)

照度(du)傳(chuan)感器認知與應用(yong)

動靜探測器認(ren)知與應用(yong)

遙控照明(ming)控制器認知(zhi)與應用

普通照明控制線路安裝和調(diao)試實訓(xun)項目

照明燈具及普通控(kong)制(zhi)設備(bei)的安裝和調試控(kong)制(zhi)

應急(ji)照明設備的(de)控制(zhi)

智(zhi)能照明控制線路安裝和調試實訓項目

時間(jian)表(biao)控制(zhi)模式下(xia)照明線路組建和(he)控制(zhi)

情景(jing)切換控(kong)制模式下照(zhao)明(ming)線路(lu)組建和控(kong)制

遠程強(qiang)制控制模式下(xia)照明線路組(zu)建和控制

動態控(kong)制模(mo)式下照明(ming)線路組(zu)建和(he)控(kong)制

綜合(he)調度控(kong)制部分

供(gong)配(pei)電子系(xi)統和(he)照(zhao)明(ming)子系(xi)統聯合監控(kong)

供配電子系(xi)統、照明子系(xi)統和(he)其(qi)他樓宇子系(xi)統聯合(he)監(jian)控

五(wu)、基(ji)本(ben)配置

控制屏

控(kong)(kong)制屏由兩部分(fen)組成：樓(lou)宇(yu)供配電部分(fen)和樓(lou)宇(yu)照明控(kong)(kong)制部分(fen)

樓宇供(gong)配電(dian)部分由樓宇供(gong)配電(dian)線(xian)(xian)路組成，并(bing)設(she)置(zhi)控制電(dian)器：微型斷路器等，現場(chang)設(she)置(zhi)儀表測量(liang)單(dan)元(yuan)，進行電(dian)壓(ya)和(he)電(dian)流(liu)顯(xian)示，采用智能(neng)(neng)電(dian)量(liang)采集(ji)模塊完成多種電(dian)量(liang)的(de)采集(ji)：電(dian)壓(ya)、電(dian)流(liu)功率(lv)、電(dian)能(neng)(neng)等，并(bing)通過總線(xian)(xian)完成上(shang)位機的(de)各(ge)路電(dian)量(liang)顯(xian)示。

樓宇照明控制部分(fen)由樓宇照明線(xian)路組成，并設置照明控制開(kai)關，包括傳統開(kai)關、遙控開(kai)關和智能(neng)調光裝置等。

照明演示(shi)柜

照(zhao)明(ming)(ming)演示(shi)(shi)柜為樓宇照(zhao)明(ming)(ming)控制部(bu)分(fen)(fen)的演示(shi)(shi)對象(xiang)，屬于半實(shi)物。采用分(fen)(fen)層結構，能模擬樓層整體照(zhao)明(ming)(ming)效果(guo)，采用半實(shi)物模式，分(fen)(fen)為五層結構，體現多種照(zhao)明(ming)(ming)場景。

下位機系(xi)統(tong)

下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并可完成供配電線路和照明線路的通斷控制，通過LonWorks總線與上位機系統通信。

上位(wei)機監控系(xi)統

配備監控系統軟件,實現對供配電和照明系統的遠程監控,實現斷路器的消防聯動控制，各線路電量參數的監視。
