ZN-08T8A型 數(shu)控車床裝(zhuang)調與維(wei)修考核實(shi)訓設備

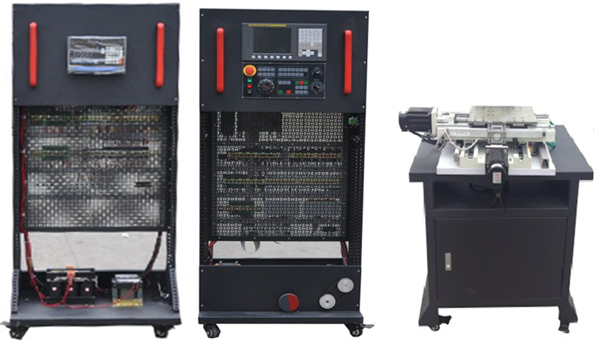

ZN-08T8A型實物效果圖

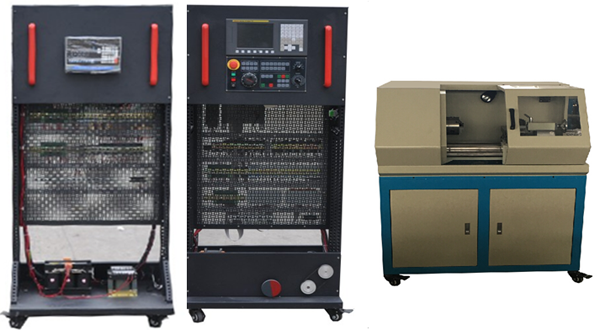

ZN-08T8C型實物效果圖

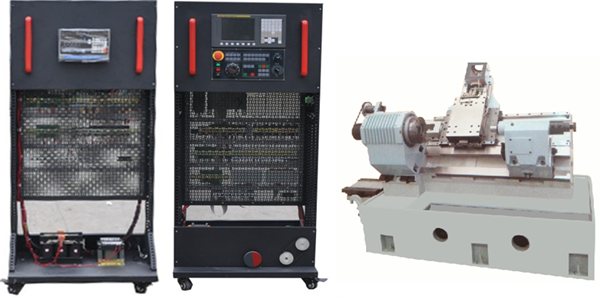

ZN-08T8E型實物效果圖

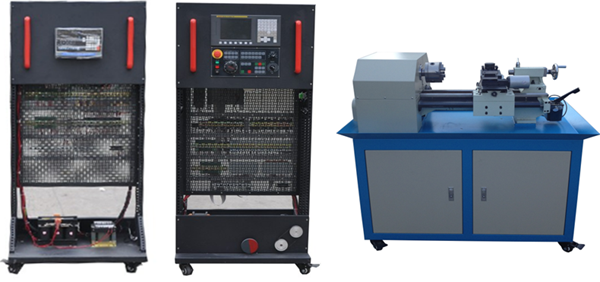

ZN-08T8F型實物效果圖

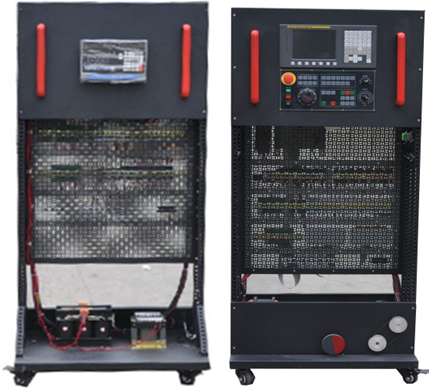

ZN-08T8I型實(shi)物效果圖


 機械拆裝與機電聯調；
 直線導軌拆裝、調整實訓；
 滾珠絲杠螺母副拆裝實訓；
 鋁、塑料等軟質材料加工實訓；
 四工位電動刀架拆裝實訓；
 電機與彈性聯軸器拆裝實訓；

★技術參數
 實物小車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。通過對數控小車床的拆裝訓練，學員可掌握數控車床水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、游標卡尺、塞尺等工量具的使用方法和機床機械精度的測量方法。
  X軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
 Z軸進給傳動系統由滾珠絲杠螺母副、三角導軌、軸承、軸承支座、電機支座、E型調節塊和床鞍等組成，可進行導軌預緊力調整、滾珠絲杠的裝配與調整等技能訓練。
 輔助裝置由潤滑系統、尾架、半封閉防護罩等組成。
 配置電機扭矩：≥2.4N/M；
 進口滾珠絲杠（直徑/螺距）X16/05:Z20/05mm；
★ ZN-CK0625型實物小車床主要參數：

1)床身*大回轉直徑：     250mm；
2) 刀架上*大回轉直徑：  135mm；
3) X/Z軸行程：          150mm/350mm；
4) X軸滾珠絲杠：        研磨、C5級、規格1605；
5) Z軸滾珠絲杠：        研磨、C5級、規格2004；
6) 直線導軌：           H級、規格15mm；
7) 主電機功率：          0.75kW；
8) 主軸轉速范圍：        50～2500rpm；
9) 主軸卡盤：            φ125；
10) 主軸通孔直徑：        18mm；
11) 主軸孔錐度：          莫氏3號；
12) 拖板快速移動速度：   3000mm/min；
13) *大切削進給速度：    2000mm/min；
14) 定位精度：            0.02mm；
15) 重復定位精度：        ±0.012mm；
16) 電動刀架：            立式四工位；
17) 刀桿截面尺寸：        10mm×10mm；
18) 尾架套筒錐度：        莫氏2號
19) 尾座套筒行程：        60mm ；
20) 機床重量：            300kg；
⊙ZN-665A實物型0625數控車床實訓設備

★功能
 數控車床加工實訓；
 數控車床機、電調試實訓；
 數控車床維修實訓；
 四工位電動刀架拆裝實訓；
★技術參數
 實物小車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。
  X/Z軸軸進給傳動系統由滾珠絲杠螺母副、燕尾和三角導軌、軸承、軸承支座、電機支座、床鞍等組成。
 輔助裝置由潤滑系統、尾架、全封閉防護罩等組成。
 配置電機扭矩：≥2.4N/M；
 進口滾珠絲杠（直徑/螺距）X16/05:Z20/05mm；
★ ZN-CK0625型實物小車床主要參數：

1)床身*大回轉直徑：     250mm；
2) 刀架上*大回轉直徑：  135mm；
3) X/Z軸行程：          150mm/350mm；
4) X軸滾珠絲杠：        研磨、C5級、規格1605；
5) Z軸滾珠絲杠：        研磨、C5級、規格2004；
6) 主電機功率：          0.75kW；
7) 主軸轉速范圍：        50～2500rpm；
8) 主軸卡盤：            φ125；
9) 主軸通孔直徑：        18mm；
10) 主軸孔錐度：          莫氏3號；
11) 拖板快速移動速度：   3000mm/min；
12) *大切削進給速度：    2000mm/min；
13) 定位精度：            0.02mm；
14) 重復定位精度：        ±0.012mm；
15) 電動刀架：            立式四工位；
16) 刀桿截面尺寸：        10mm×10mm；
17) 尾架套筒錐度：        莫氏2號
18) 尾座套筒行程：        60mm ；
19) 機床重量：            300kg；
⊙ZN-665B實物型6132數控車床實訓設備

★功能
 數控車床加工實訓；
 數控車床機、電調試實訓；
 數控車床維修實訓；
 四工位電動刀架拆裝實訓；
★技術參數
 實物車床床身采用優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝，經二次以上時效處理，導軌采用超音頻淬頭工藝,導軌接觸面采用進口高耐磨貼塑，導軌面淬硬處理，經精密研磨和精密鏟刮，獲得優良導軌精度；耐磨性強，精度保持性好；由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。
  X/Z軸軸進給傳動系統由滾珠絲杠螺母副、燕尾和三角導軌、軸承、軸承支座、電機支座、床鞍等組成。
 輔助裝置由潤滑系統、尾架、防護罩等組成。

★ ZN-CK6132型(xing)實物車床主要參數(shu)：

⊙ZN-665C實物型6140數控車床實訓設備
★功能
 數控車床加工實訓；
 數控車床機、電調試實訓；
 數控車床維修實訓；
 四工位電動刀架拆裝實訓；
★技術參數
 實物車床床身采用優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝，經二次以上時效處理，導軌采用超音頻淬頭工藝,導軌接觸面采用進口高耐磨貼塑，導軌面淬硬處理，經精密研磨和精密鏟刮，獲得優良導軌精度；耐磨性強，精度保持性好；由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。
  X/Z軸軸進給傳動系統由滾珠絲杠螺母副、燕尾和三角導軌、軸承、軸承支座、電機支座、床鞍等組成。
 輔助裝置由潤滑系統、尾架、防護罩等組成。
★ ZN-CK6140型實物車床主要參數：

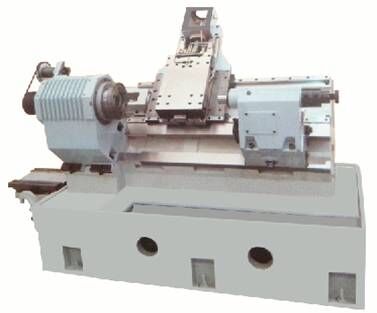

⊙ZN-666實物型400型高速斜床身數控車床實訓設備
★功能
 數控車床加工實訓；
 數控車床維修實訓；
 六工位電動刀架拆裝實訓；
 主軸單元拆裝與機電聯調實訓；
 直線導軌拆裝、調整實訓；
 滾珠絲杠螺母副拆裝實訓；
 電機與彈性聯軸器拆裝實訓；
 數控車床精度檢測及調整實訓；
★技術參數
 400型高速斜床身數控車床，整體采用優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝，經二次以上時效處理，床身30或45度傾斜，導軌采用進口直線導軌，獲得優良導軌精度；耐磨性強，精度保持性好；由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行高速車削加工。
  X/Z軸軸進給傳動系統由滾珠絲杠螺母副、直線導軌、軸承、軸承支座、電機支座、床鞍等組成。
 輔助裝置由潤滑系統、尾架、等組成。
★ZN-400型高速斜床身數控車床主要參數：
